軸向內壓式波紋管膨脹節端管連接：任何一種管都可以連接在波紋管上并且焊在管道系統中。管徑可從15mm到10000mm。材質可選用碳鋼，可同樣采用不銹鋼和其它合金鋼管。
軸向內壓式波紋管膨脹節的導流筒：
在導流筒內部，壓力下降的情況是極少的，應為介質流動是臨時的收縮成頸狀的，然后幾乎又是立即的返回管的起始部位。如果膨脹節安裝時，流向是垂直向上的，導流筒可以使液體受到限制。上海淞江減震器集團有限公司所提供的所有標準件中都是帶有排水孔的，以避免液體在導流筒內部滯留。
需要使用導流筒的情況或條件：
1、當壓力下降到限度時和介質需要平靜穩定的流動時。
2、由于膨脹節內部介質的渦流導致逆流和流向介質流向改變時。
3、當需要保護波紋管不受介質攜帶磨料如催化劑或者是泥漿的影響時。
4、高溫應用，為使波紋管不受溫度影響時。因?yàn)閷?dǎo)流筒是介質和波紋管之間的保護壁壘。
5、應用于空氣，蒸汽和其它煤氣毒氣時。
6、應用于水和其它液體時。

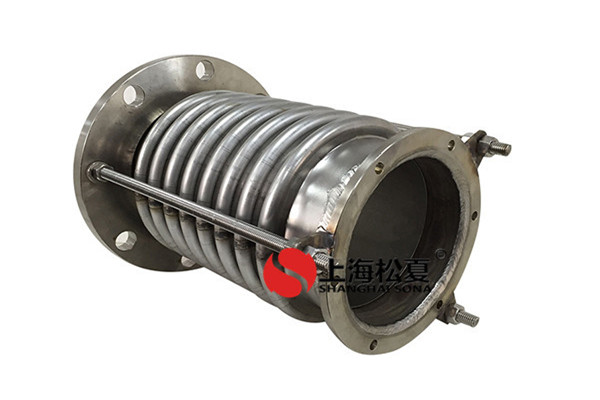

通用型波紋補償器該膨脹節由一個波紋管和二個端接管構成。它通過波紋管的柔性變形來吸收秋線軸向位移。其中接管的兩端與管道相連;運輸固定螺栓是保證膨脹節在運輸過程中波紋管的剛性支承。
1.6(公稱壓力)MSQ(產品代號)200(公稱通徑)一6(波數)F(法蘭連接)B/A(法蘭材質)表示公稱壓力為1.6MPa，公稱通徑為200mm，6個波，法蘭連接的氣管道用波紋膨脹節稱彈性調長器。兩端法蘭的標準一般為JB87-59，也可以按訂貨方所需要的法蘭標準制造。
軸向內壓式波紋管膨脹節的套圈：
套圈可應用于多種膨脹節。最常見的應用是蒸汽廢棄渦輪機的冷凝器的入口處。這些通常是大直徑的，帶有很大的管口不圓的可能性。那么套圈就給那些不是很圓的接合管提供了一個焊接端面。在一個全真空的系統中，套圈還可以作為一個加強部件。
